Bộ điều chỉnh điện áp chuyển mạch được sử dụng rộng rãi vì chúng chuyển đổi năng lượng hiệu quả đồng thời giảm thất thoát nhiệt. Bằng cách kiểm soát năng lượng thông qua các thành phần chuyển mạch nhanh và lưu trữ chính, chúng hỗ trợ đầu ra ổn định trên nhiều hệ thống.
Bộ điều chỉnh điện áp chuyển mạch là gì?
Bộ điều chỉnh điện áp chuyển mạch là một mạch chuyển đổi công suất thay đổi mức điện áp này sang mức điện áp khác bằng cách bật và tắt nhanh bóng bán dẫn. Nó sử dụng các thành phần lưu trữ năng lượng, chẳng hạn như cuộn cảm và tụ điện, để truyền năng lượng hiệu quả. Không giống như bộ điều chỉnh tuyến tính, nó không lãng phí điện áp dư thừa dưới dạng nhiệt, cho phép nó đạt được hiệu quả cao trong nhiều hệ thống điện tử.
Cách hoạt động của bộ điều chỉnh điện áp chuyển mạch

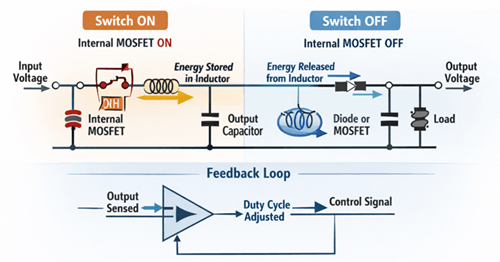

Bộ điều chỉnh điện áp chuyển mạch hoạt động thông qua các chu kỳ chuyển mạch lặp đi lặp lại để kiểm soát cách năng lượng di chuyển qua mạch.
Khi MOSFET bên trong bật, dòng điện chạy vào cuộn cảm, lưu trữ năng lượng trong từ trường của nó. Khi công tắc tắt, cuộn cảm giải phóng năng lượng này thông qua một diode hoặc một MOSFET khác đến tụ điện đầu ra và tải.
Một vòng phản hồi liên tục theo dõi điện áp đầu ra và điều chỉnh chu kỳ làm việc để giữ cho đầu ra ổn định. Điều khiển vòng kín này duy trì hiệu suất ổn định ngay cả khi điện áp đầu vào hoặc dòng tải thay đổi.
Các loại bộ điều chỉnh điện áp chuyển mạch

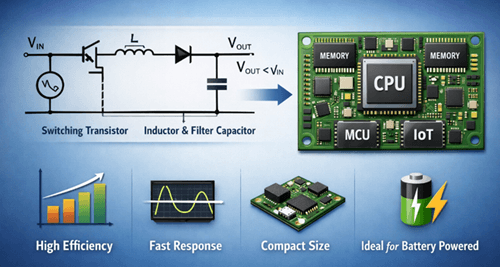

Bộ điều chỉnh Buck (Step-Down)
Bộ điều chỉnh buck chuyển đổi điện áp đầu vào cao hơn thành điện áp đầu ra thấp hơn bằng cách điều khiển chu kỳ làm việc của bóng bán dẫn chuyển mạch. Khi công tắc hoạt động, năng lượng được truyền qua cuộn cảm và được lọc để tạo ra điện áp thấp hơn ổn định. Chúng được sử dụng rộng rãi trong các hệ thống kỹ thuật số điện áp thấp như bộ xử lý, bộ nhớ và mạch nhúng. Bộ điều chỉnh buck mang lại hiệu quả cao, phản hồi nhanh và thiết kế nhỏ gọn, làm cho chúng phù hợp với các ứng dụng hạn chế về không gian và chạy bằng pin.

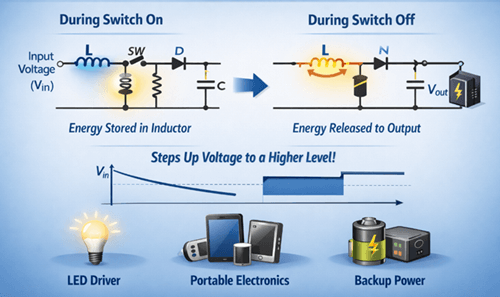

Bộ điều chỉnh Boost (Step-Up)
Bộ điều chỉnh tăng cường tăng điện áp đầu vào thấp hơn lên điện áp đầu ra cao hơn bằng cách lưu trữ năng lượng trong cuộn cảm trong giai đoạn bật và giải phóng nó đến đầu ra trong giai đoạn tắt. Chúng thường được sử dụng trong các hệ thống có điện áp đầu vào giảm theo thời gian, chẳng hạn như các thiết bị chạy bằng pin. Khả năng duy trì đầu ra ổn định mặc dù đầu vào giảm khiến chúng phù hợp với trình điều khiển LED, thiết bị điện tử cầm tay và mạch nguồn dự phòng.

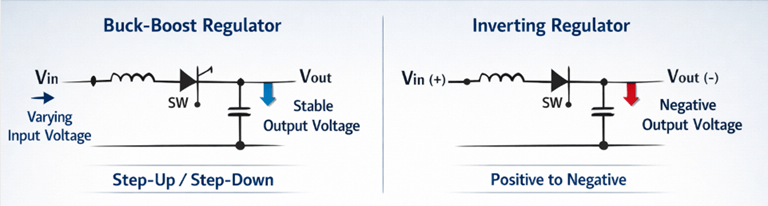

Bộ điều chỉnh Buck-Boost và đảo ngược
Bộ điều chỉnh Buck-boost có thể tăng và giảm điện áp, cho phép đầu ra ổn định khi điện áp đầu vào thay đổi trên hoặc dưới mức mục tiêu. Điều này làm cho chúng hữu ích trong các hệ thống có dải đầu vào rộng hoặc dao động. Một số cấu trúc liên kết cũng hỗ trợ hoạt động đảo ngược, tạo ra điện áp đầu ra âm từ đầu vào dương. Các bộ điều chỉnh này thường được sử dụng trong các hệ thống ô tô, thiết bị điện tử cầm tay và mạch tương tự yêu cầu đường ray cung cấp kép hoặc âm.

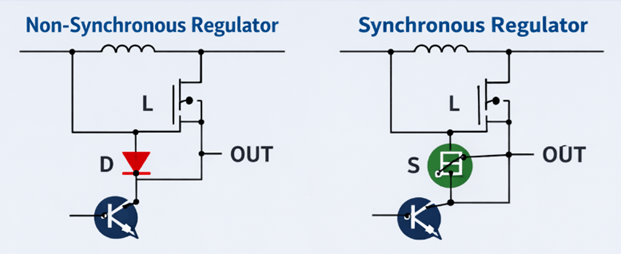

Bộ điều chỉnh đồng bộ và không đồng bộ
Bộ điều chỉnh chuyển mạch có thể được phân loại dựa trên cách dòng điện chạy trong chu kỳ chuyển mạch.
• Bộ điều chỉnh không đồng bộ sử dụng diode làm đường dẫn tự do. Chúng đơn giản hơn và chi phí thấp hơn nhưng bị tổn thất dẫn điện cao hơn.
• Bộ điều chỉnh đồng bộ thay thế diode bằng MOSFET, giảm đáng kể tổn thất điện năng và nâng cao hiệu suất, đặc biệt là ở dòng điện cao.

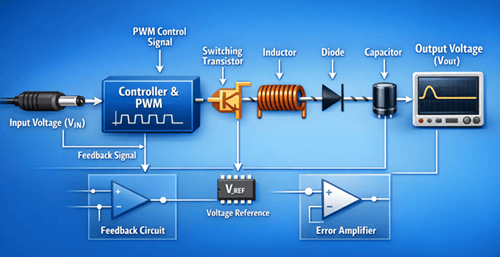

Các thành phần của bộ điều chỉnh chuyển mạch
Các thành phần lưu trữ năng lượng
• Tụ điện: Tụ điện lưu trữ năng lượng trong điện trường và ổn định điện áp đầu ra. Chúng làm giảm gợn sóng điện áp bằng cách cung cấp hoặc hấp thụ dòng điện trong quá trình chuyển đổi chuyển mạch. Điện trở nối tiếp tương đương thấp (ESR) rất quan trọng để giảm thiểu gợn sóng và cải thiện hiệu suất.
• Cuộn cảm: Cuộn cảm lưu trữ năng lượng trong từ trường khi dòng điện chạy qua chúng. Chúng làm trơn tru dòng điện và giải phóng năng lượng dự trữ trong chu kỳ chuyển mạch. Giá trị điện cảm và định mức dòng điện thích hợp là rất quan trọng để tránh bão hòa và duy trì hiệu quả.
Các thành phần chuyển mạch và chỉnh lưu
• Công tắc (MOSFET): MOSFET hoạt động như một công tắc tốc độ cao điều khiển khi năng lượng được lưu trữ và giải phóng. Tốc độ chuyển mạch, điện trở bật và đặc tính cổng của nó ảnh hưởng trực tiếp đến hiệu suất và tổn thất chuyển mạch.
• Điốt (hoặc MOSFET đồng bộ): Điốt cung cấp đường dẫn dòng điện khi công tắc chính tắt, đảm bảo dòng năng lượng liên tục đến tải. Trong các thiết kế hiệu suất cao hơn, MOSFET thay thế điốt để giảm sụt áp và tổn thất dẫn điện.
Các thành phần điều khiển và điều chỉnh
• Bộ điều khiển / IC điều khiển: Bộ điều khiển điều chỉnh quá trình chuyển mạch bằng cách điều chỉnh chu kỳ làm việc dựa trên phản hồi từ đầu ra. Nó đảm bảo điện áp ổn định trong điều kiện tải và đầu vào thay đổi. Nhiều bộ điều khiển hiện đại tích hợp các tính năng bảo vệ và mạng bù.
• Mạng phản hồi: Một mạch phản hồi giám sát điện áp đầu ra và gửi tín hiệu đến bộ điều khiển. Hệ thống vòng kín này duy trì độ chính xác của quy định và phản hồi với các thay đổi về tải hoặc đầu vào.
Thông số hiệu suất
| Tham số | Mô tả |
|---|---|
| Đầu vào Voltage Phạm vi | Xác định các giới hạn hoạt động an toàn trong các điều kiện cung cấp khác nhau. |
| Khả năng dòng điện đầu ra | Cho biết dòng điện tối đa mà bộ điều chỉnh có thể cung cấp liên tục mà không bị quá nhiệt hoặc hỏng. |
| Tần số chuyển mạch | Ảnh hưởng đến hiệu quả, kích thước thành phần và tiếng ồn. Tần số cao hơn cho phép các thành phần nhỏ hơn nhưng làm tăng tổn thất chuyển mạch. |
| Hiệu suất và hiệu suất nhiệt | Hiệu suất cao hơn giúp giảm nhiệt và cải thiện độ tin cậy, đặc biệt là trong các thiết kế nhỏ gọn. |
| Tính năng bảo vệ | Bao gồm các chức năng như bảo vệ quá dòng, tắt nhiệt, khóa điện áp thấp và khởi động mềm để cải thiện độ an toàn và độ tin cậy. |
Ứng dụng của bộ điều chỉnh điện áp chuyển mạch
Điện tử tiêu dùng
Bộ điều chỉnh điện áp chuyển mạch được sử dụng rộng rãi trong điện thoại thông minh, máy tính bảng, thiết bị đeo và các thiết bị di động khác. Hiệu quả cao của chúng giúp kéo dài tuổi thọ pin, giảm sinh nhiệt và hỗ trợ các thiết kế sản phẩm nhỏ gọn, nơi không gian và kiểm soát nhiệt là quan trọng.
Hệ thống công nghiệp và nhúng
Trong thiết bị công nghiệp và hệ thống điều khiển nhúng, bộ điều chỉnh chuyển mạch cung cấp năng lượng ổn định, hiệu quả cho cảm biến, bộ điều khiển, mô-đun giao tiếp và bộ xử lý. Chúng đặc biệt hữu ích trong các hệ thống phải hoạt động đáng tin cậy trong điều kiện thay đổi điện áp đầu vào, điều kiện tải hoặc môi trường khắc nghiệt.
Hệ thống máy tính và FPGA
Bộ xử lý, bộ vi điều khiển, GPU và nền tảng FPGA thường yêu cầu đường ray nguồn điện áp thấp, dòng điện cao với quy định chặt chẽ. Bộ điều chỉnh chuyển mạch rất phù hợp với những nhu cầu này vì chúng có thể mang lại chuyển đổi năng lượng hiệu quả đồng thời giúp duy trì hoạt động ổn định trong các hệ thống kỹ thuật số nhanh và phức tạp.
Thiết bị chạy bằng pin
Thiết bị chạy bằng pin như dụng cụ cầm tay, dụng cụ cầm tay và thiết bị không dây sử dụng bộ điều chỉnh chuyển mạch để duy trì hiệu suất ổn định khi điện áp pin giảm dần trong quá trình xả. Điều này giúp giữ cho đầu ra ổn định, cải thiện việc sử dụng năng lượng và kéo dài thời gian hoạt động có thể sử dụng.

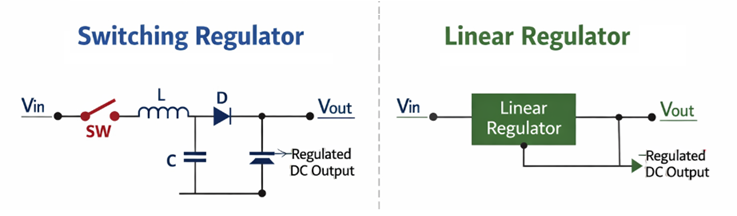

Chuyển mạch so với bộ điều chỉnh tuyến tính
| Khía cạnh | Bộ điều chỉnh chuyển mạch | Bộ điều chỉnh tuyến tính |
|---|---|---|
| Chuyển đổi điện áp | Bước xuống, bước lên hoặc cả hai | Chỉ bước xuống |
| Hiệu quả | Tổn thất nhiệt cao, thấp | Tổn thất nhiệt thấp hơn, cao hơn |
| Dòng điện đầu ra | Khả năng cao | Khả năng hạn chế |
| Tiếng ồn | Cao hơn | Rất thấp |
| Đầu ra Ripple | Hiện tại | Tối thiểu |
| Các thành phần bên ngoài | Nhiều hơn (cuộn cảm, diode, v.v.) | Ít hơn (chủ yếu là tụ điện) |
Kết luận
Bộ điều chỉnh điện áp chuyển mạch giúp ích cho các thiết bị điện tử hiện đại bằng cách cung cấp chuyển đổi năng lượng hiệu quả, ổn định và linh hoạt. Hiệu suất của chúng phụ thuộc vào các lựa chọn thiết kế chính xác, lựa chọn thành phần thích hợp và kiểm soát tiếng ồn và nhiệt. Hiểu được hoạt động, điểm mạnh, hạn chế và các yếu tố lựa chọn của chúng giúp dễ dàng áp dụng chúng một cách hiệu quả trong các hệ thống điện tử khác nhau.
