Mạch đơn ổn định là các khối xây dựng thời gian cơ bản trong thiết bị điện tử, được thiết kế để tạo ra một xung đầu ra chính xác cho mỗi sự kiện kích hoạt. Từ độ trễ đơn giản đến tạo xung có kiểm soát, chúng đảm bảo hành vi hệ thống có thể dự đoán được trong cả thiết kế tương tự và kỹ thuật số. Hiểu cách chúng hoạt động, đặc biệt là trong các cấu hình hẹn giờ 555 được sử dụng rộng rãi; giúp bạn thiết kế các giải pháp thời gian ổn định, chính xác và chống ồn.
Tổng quan về mạch đơn ổn định
Mạch đơn ổn định (còn được gọi là one-shot) là một loại đa rung có một trạng thái ổn định và một trạng thái tạm thời. Khi nhận được kích hoạt, nó tạo ra một xung đầu ra duy nhất kéo dài trong một thời gian nhất định, sau đó tự động trở lại trạng thái ổn định.

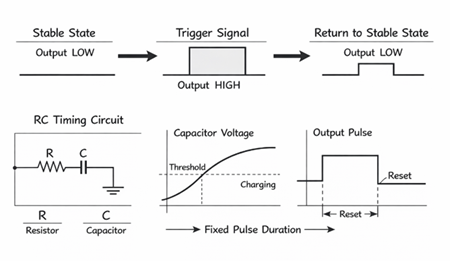

Nguyên lý hoạt động của mạch đơn ổn định
Một mạch đơn ổn định ở một trạng thái ổn định cho đến khi tín hiệu kích hoạt đến. Khi được kích hoạt, đầu ra sẽ chuyển sang trạng thái hoạt động trong một thời gian cố định, sau đó tự trở về trạng thái ổn định. Thời lượng xung được thiết lập bởi mạng thời gian RC, trong đó tụ điện sạc hoặc phóng điện qua điện trở với tốc độ có thể dự đoán được cho đến khi đạt đến mức ngưỡng. Khi ngưỡng đó được đáp ứng, mạch sẽ tự động đặt lại, vì vậy mỗi bộ kích hoạt tạo ra một xung đầu ra sạch, được kiểm soát.

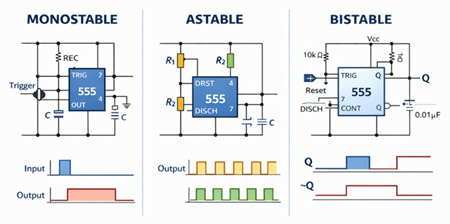

So sánh Monostable vs Astable vs Bistable
| Khía cạnh | Đơn ổn định | Ổn định |
|---|---|---|
| Số trạng thái ổn định | 1 | 0 |
| Chức năng | Duy trì trạng thái ổn định cho đến khi được kích hoạt, sau đó chuyển đổi tạm thời | Không bao giờ ổn định trong trạng thái ổn định; nó liên tục chuyển đổi qua lại |
| Nó thay đổi trạng thái như thế nào | Kích hoạt bên ngoài buộc phải thay đổi; Sau một thời gian đã đặt, nó sẽ tự động trở về | Không cần trình kích hoạt (nó tự khởi động và chạy) |
| Hành vi đầu ra | Xung đơn với độ rộng xác định cho mỗi trình kích hoạt | Dao động liên tục (lặp lại dạng sóng cao / thấp) |
| Sử dụng phổ biến | Khi cần một sự kiện hẹn giờ (độ trễ hoặc xung một lần) | Khi cần đồng hồ hoặc tín hiệu lặp lại |
Hẹn giờ 555 ở chế độ đơn ổn định

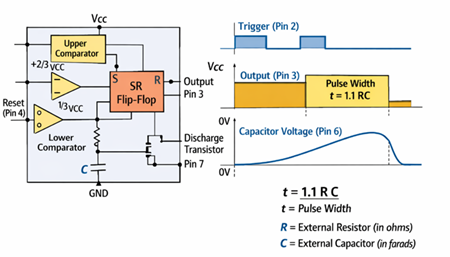

Hình 4. 555 Hẹn giờ ở chế độ đơn ổn định
Bộ hẹn giờ 555 thường được sử dụng để tạo xung một lần: một sự kiện kích hoạt tạo ra một xung đầu ra với thời lượng cố định.
Hoạt động nội bộ
Kích hoạt (Chân 2): Khi điện áp kích hoạt giảm xuống dưới khoảng 1/3 VCC, bộ so sánh thấp hơn thay đổi trạng thái và đặt flip-flop bên trong. Hành động này bắt đầu chu kỳ thời gian.
Đầu ra (Chân 3): Ngay sau khi flip-flop được thiết lập, đầu ra sẽ chuyển cao và duy trì ở mức cao trong toàn bộ khoảng thời gian.
Mạng thời gian (R và C): Một điện trở và tụ điện bên ngoài kiểm soát thời gian đầu ra duy trì ở mức cao. Trong khoảng thời gian, tụ điện tích điện qua R về phía VCC. Độ rộng xung xấp xỉ:
t = 1.1RC
Trong đó,
R tính bằng ohms
C tính bằng farad
cho t trong giây
Đặt lại điều kiện: Khi tụ điện voltage tăng lên khoảng 2/3 VCC, bộ so sánh phía trên đặt lại flip-flop. Sau đó, đầu ra trở lại mức thấp và bóng bán dẫn phóng điện bên trong (Chân 7) bật để phóng điện nhanh tụ điện, chuẩn bị mạch cho lần kích hoạt tiếp theo.
Các trình kích hoạt bổ sung trong xung cao có thể bị bỏ qua hoặc có thể kéo dài xung tùy thuộc vào hành vi đi dây và kích hoạt chính xác. Chân đặt lại (Chân 4) có thể buộc đầu ra xuống thấp bất kỳ lúc nào nếu nó được kéo thấp.
Thông số thiết kế mạch đơn ổn định
| Tham số | Mô tả |
|---|---|
| Độ rộng xung | Được xác định chủ yếu bởi các giá trị điện trở (R) và tụ điện (C) đã chọn. Các thành phần này đặt thời gian đầu ra hoạt động trong mỗi chu kỳ thời gian. |
| Kích hoạt phân cực | Bộ đếm thời gian 555 phản ứng với tín hiệu kích hoạt giảm xuống dưới mức ngưỡng bên trong của nó, bắt đầu khoảng thời gian. |
| Hành vi kích hoạt lại | Xác định xem tín hiệu kích hoạt mới trong chu kỳ thời gian hoạt động sẽ khởi động lại khoảng thời gian hay bị bỏ qua, tùy thuộc vào cấu hình mạch. |
| Độ chính xác thời gian | Bị ảnh hưởng bởi dung sai điện trở và tụ điện, sự thay đổi nhiệt độ và ổn định điện áp cung cấp. Sự thay đổi trong các yếu tố này có thể thay đổi thời lượng xung thực tế. |
| Giới hạn ổ đĩa đầu ra | Chỉ định dòng điện tối đa mà đầu ra có thể cung cấp hoặc chìm. Vượt quá giới hạn này có thể gây ra voltage rơi, biến dạng hoặc căng thẳng thiết bị. |

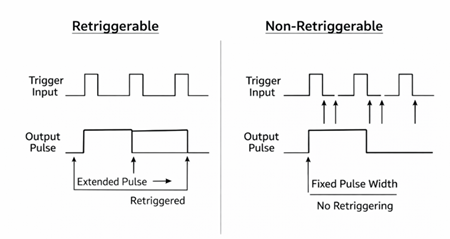

Có thể kích hoạt lại và không thể kích hoạt lại
| Khía cạnh | Không thể kích hoạt lại | Có thể kích hoạt lại |
|---|---|---|
| Hành vi | Các trình kích hoạt bổ sung bị bỏ qua trong khi xung đầu ra đang hoạt động. | Một trình kích hoạt mới nhận được trong một xung đang hoạt động sẽ khởi động lại hoặc kéo dài khoảng thời gian. |
| Hiệu ứng thời gian | Chu kỳ thời gian ban đầu tiếp tục không thay đổi cho đến khi kết thúc. | Thời lượng xung đầu ra tăng hoặc đặt lại với mỗi trình kích hoạt mới. |
| Khi nào nó được sử dụng | Được sử dụng khi yêu cầu độ rộng xung cố định và các bộ kích hoạt bổ sung không được ảnh hưởng đến thời gian. | Được sử dụng khi cần mở rộng xung hoặc đầu ra liên tục trong quá trình kích hoạt lặp đi lặp lại. |
Lựa chọn thành phần và triển khai phần cứng
Trong mạch đơn ổn định 555, độ chính xác của thời gian không chỉ phụ thuộc vào giá trị RC được tính toán mà còn phụ thuộc vào hành vi của thành phần thực và bố cục vật lý. Lựa chọn thành phần thích hợp và hệ thống dây điện cẩn thận cải thiện đáng kể độ ổn định và độ lặp lại.
Lựa chọn thành phần thời gian (R và C)
Độ rộng xung được thiết lập bởi:
t = 1.1RC
Bởi vì các thành phần thực không lý tưởng, các đặc tính của điện trở và tụ điện ảnh hưởng trực tiếp đến độ chính xác của thời gian.
Hướng dẫn thiết kế:
• Tránh các điện trở rất nhỏ. Điện trở thấp làm tăng dòng sạc / xả và có thể gây căng thẳng cho bóng bán dẫn phóng điện bên trong.
• Tránh các điện trở quá lớn. Dòng điện rò rỉ từ tụ điện, nhiễm bẩn bề mặt PCB và rò rỉ đầu vào 555 trở nên đáng kể so với dòng điện thời gian. Điều này gây ra xung dài hơn và không nhất quán.
• Chọn loại tụ điện cẩn thận. Chất điện phân hỗ trợ độ trễ dài nhưng có độ rò rỉ cao hơn, dung sai rộng hơn và độ lệch nhiệt độ nhiều hơn. Tụ phim cung cấp độ rò rỉ thấp hơn và ổn định tốt hơn để có thời gian chính xác.
• Tính đến xếp chồng dung sai. Dung sai điện trở và tụ điện kết hợp, vì vậy độ rộng xung thực tế sẽ thay đổi so với giá trị tính toán. Sử dụng các bộ phận chính xác nếu cần kiểm soát chặt chẽ hơn.
Bố cục PCB cho thời gian ổn định
Ngay cả với các giá trị chính xác, bố cục kém có thể gây nhiễu, kích hoạt sai hoặc chập chờn thời gian.
Thực hành bố cục:
• Giữ nút thời gian ngắn và sạch sẽ. Điểm tiếp giáp của tụ điện và Chân 6/7 có trở kháng cao và nhạy cảm với tiếng ồn.
• Giữ đường xả ngắn. Chân 7 chuyển đổi dòng điện khi kết thúc chu kỳ thời gian. Định tuyến nó tránh xa các dấu vết nhạy cảm.
• Đường dẫn dòng điện cao riêng biệt. Tránh dùng chung đường nối đất với động cơ, rơ le hoặc tải lớn. Tiếng ồn mặt đất có thể thay đổi mức ngưỡng.
• Giảm thiểu điện dung đi lạc. Dấu vết dài làm tăng điện dung ngoài ý muốn và thay đổi thời gian một chút.
Bố cục tốt giúp giảm nhiễu và cải thiện tính nhất quán của xung.
Cung cấp tách rời và đặt lại ổn định
Tiếng ồn nguồn cung cấp là nguyên nhân phổ biến gây ra thời gian không ổn định.
Các phương pháp hay nhất:
• Đặt tụ gốm 0.1 μF gần VCC và GND.
• Thêm một tụ điện số lượng lớn gần đó nếu đường cung cấp dài hoặc dùng chung.
• Buộc Đặt lại (Chân 4) thành VCC nếu không sử dụng. Chân đặt lại nổi có thể gây ra các thiết lập lại ngẫu nhiên.
• Thêm tụ điện 0.01 μF từ Chân 5 (Điện áp điều khiển) xuống đất để giảm tiếng ồn ngưỡng bên trong.
Điện áp cung cấp ổn định trực tiếp cải thiện độ ổn định thời gian.
Kích hoạt hành vi tín hiệu và độ nảy
Đầu vào kích hoạt (Chân 2) chuyển đổi khi voltage giảm xuống dưới khoảng 1/3 VCC. Bởi vì ngưỡng này nhạy cảm, hình dạng tín hiệu và tốc độ cạnh rất quan trọng.
Tiếng ồn, tiếng chuông hoặc các cạnh chậm có thể gây ra nhiều xung hoặc kích hoạt lại ngoài ý muốn.
Vượt ngưỡng sạch
Để hoạt động đáng tin cậy:
• Đảm bảo kích hoạt vượt qua dưới 1/3 VCC một cách nhanh chóng. Đường dốc chậm làm tăng khả năng vượt qua nhiều ngưỡng.
• Tránh dây kích hoạt dài trong môi trường ồn ào. Chúng có thể nhận nhiễu và tạo ra sự sụt giảm giả.
Chuyển đổi nhanh, quyết định tạo ra một xung đầu ra sạch.
Lọc RC để khử tiếng ồn
Một bộ lọc RC nhỏ ở đầu vào kích hoạt có thể làm giảm gai và đổ chuông.
• Sử dụng một điện trở nối tiếp nhỏ.
• Thêm một tụ điện nhỏ xuống đất ở Chân 2.
Giữ các giá trị khiêm tốn để xung kích hoạt dự kiến vẫn rõ ràng và không bị trễ quá mức.
Bộ đệm kích hoạt Schmitt
Khi tín hiệu đầu vào bị nhiễu hoặc thay đổi chậm:
• Sử dụng cổng kích hoạt Schmitt trước 555.
• Độ trễ đảm bảo chỉ một quá trình chuyển đổi sạch.
• Nó ngăn chặn việc kích hoạt lặp đi lặp lại gần mức ngưỡng.
Điều này có hiệu quả cao đối với đầu vào cảm biến và chạy dây dài.
Công tắc cơ học Debouncing
Các công tắc cơ học nảy lên khi nhấn, tạo ra nhiều chuyển đổi nhanh chóng.
Để ngăn chặn nhiều xung đầu ra:
• Sử dụng mạng gỡ lỗi RC.
• Sử dụng giai đoạn kích hoạt Schmitt.
• Hoặc sử dụng IC chống nảy chuyên dụng nếu yêu cầu độ tin cậy cao hơn.
Độ nảy thích hợp đảm bảo một xung đầu ra cho mỗi lần nhấn.
Các sự cố thường gặp và khắc phục sự cố
Trong 555 mạch đơn ổn định, hầu hết các vấn đề đến từ độ ổn định nguồn điện, chất lượng kích hoạt hoặc lỗi thành phần thời gian. Kiểm tra có cấu trúc giúp bạn nhanh chóng tìm ra lỗi mà không cần đoán.
Các lỗi điển hình bao gồm:
• Không có đầu ra xung: Thường do VCC bị thiếu / không chính xác, Đặt lại (Chân 4) được giữ ở mức thấp hoặc nổi, kết nối chân sai hoặc trình kích hoạt không bao giờ giảm xuống dưới ngưỡng.
• Thời lượng xung không chính xác: Thường là do giá trị R / C sai, dung sai / rò rỉ tụ điện (đặc biệt là chất điện phân), đấu dây không chính xác ở Chân 6/7 hoặc sự thay đổi nguồn cung cấp / nhiệt độ ảnh hưởng đến thời gian RC.
• Kích hoạt sai: Tiếng ồn kích hoạt, hệ thống dây điện dài, nối đất kém hoặc tách rời không đủ có thể tạo ra sự sụt giảm không mong muốn ở Chân 2. Chuyển đổi bị nảy cũng là một nguyên nhân phổ biến.
• Đầu ra bị kẹt cao hoặc thấp: Có thể xảy ra nếu tụ điện thời gian không thể sạc / xả đúng cách, Chân 6 và 7 bị nối sai, đường dẫn bóng bán dẫn phóng điện bị quá tải hoặc Đặt lại bị kéo xuống thấp do tiếng ồn.
• Thời gian không ổn định (jitter): Thường liên quan đến nguồn cung cấp ồn ào, bố trí kém, dòng điện rò rỉ hoặc điện áp điều khiển ồn (Pin 5) không có tụ rẽ nhánh.
Kiểm tra có hệ thống
• Xác minh nguồn cung cấp voltage tại 555 chân đang hoạt động và xác nhận nối đất và tách rời tốt.
• Kiểm tra dạng sóng kích hoạt ở Chân 2 để đảm bảo nó vượt qua dưới ~ 1/3 VCC một cách sạch sẽ chỉ một lần cho mỗi sự kiện.
• Xác nhận các thành phần thời gian và hệ thống dây điện (giá trị R, giá trị C / cực / loại và kết nối chính xác với Chân 6/7).
• Kiểm tra Đặt lại (Chân 4) và Điều khiển (Chân 5): buộc Đặt lại cao nếu không sử dụng và thêm bỏ qua 0.01 μF điển hình trên Chân 5.
Làm việc thông qua mạng cung cấp → kích hoạt → hệ thống dây chân → thường cách ly sự cố một cách nhanh chóng và khôi phục việc tạo xung ổn định.

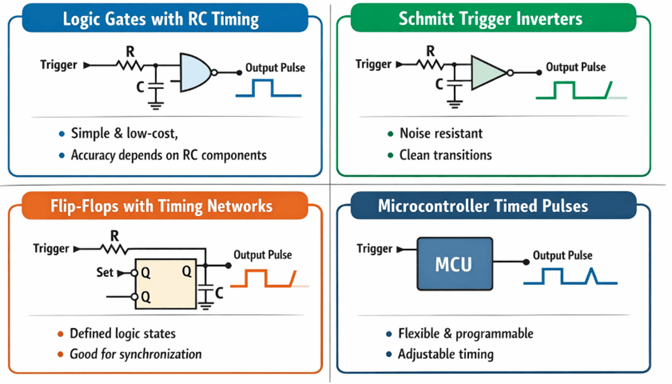

Triển khai đơn ổn định thay thế
Hành vi đơn ổn định (một lần) không giới hạn ở bộ đếm thời gian 555. Chức năng tương tự là một xung có độ rộng cố định duy nhất được tạo ra bởi một sự kiện kích hoạt, có thể được thực hiện bằng cách sử dụng một số cách tiếp cận mạch khác, tùy thuộc vào độ chính xác, độ phức tạp và các thành phần có sẵn.
Hành vi đơn ổn định cũng có thể được thực hiện bằng cách sử dụng:
• Cổng logic với thời gian RC: Một cổng cơ bản cộng với mạng RC có thể tạo ra một xung ngắn bằng cách trì hoãn một đầu vào so với đầu vào khác. Điều này đơn giản và chi phí thấp, nhưng độ chính xác của xung phụ thuộc nhiều vào dung sai RC và ngưỡng đầu vào.
• Biến tần kích hoạt Schmitt: Thiết bị kích hoạt Schmitt (có độ trễ) hoạt động tốt với thời gian RC vì chúng làm sạch các cạnh chậm và tiếng ồn. Điều này làm cho chúng có khả năng chống kích hoạt sai tốt hơn và tạo ra quá trình chuyển đổi rõ ràng hơn so với logic tiêu chuẩn.
• Dép xỏ ngón với mạng thời gian: Chốt hoặc dép xỏ ngón có thể được đặt bằng trình kích hoạt và sau đó đặt lại sau một khoảng thời gian trễ bằng cách sử dụng mạng RC, bộ so sánh hoặc logic bổ sung. Cách tiếp cận này hữu ích khi bạn cần các trạng thái logic được xác định hoặc đồng bộ hóa với các tín hiệu kỹ thuật số khác.
• Bộ vi điều khiển tạo ra xung hẹn giờ: Bộ vi điều khiển có thể phát hiện kích hoạt và tạo xung bằng cách sử dụng độ trễ của bộ hẹn giờ, ngoại vi hoặc chương trình cơ sở. Điều này mang lại sự linh hoạt (thời gian có thể điều chỉnh, quy tắc kích hoạt lại, chẩn đoán), nhưng phụ thuộc vào việc thực thi chương trình cơ sở ổn định và có thể yêu cầu điều hòa đầu vào cho các trình kích hoạt nhiễu.

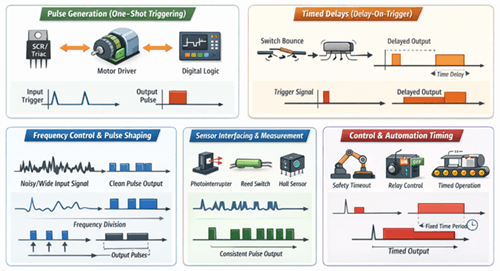

Ứng dụng của mạch đơn ổn định
• Tạo xung (kích hoạt một lần): Tạo một xung duy nhất với độ rộng chính xác để kích hoạt một mạch khác, kích hoạt xung cổng SCR / triac, khởi động trình điều khiển động cơ hoặc tạo tín hiệu "bắt đầu" cho logic kỹ thuật số.
• Độ trễ theo thời gian (delay-on-trigger): Tạo ra đầu ra sau một độ trễ có kiểm soát. Điều này giúp bật công tắc (loại bỏ tiếng ồn / tiếng ồn khỏi các nút), độ trễ đặt lại khi bật nguồn và kích hoạt rơle trễ thời gian để hệ thống khởi động theo đúng thứ tự.
• Điều khiển tần số và định hình xung: Biến các tín hiệu đầu vào lộn xộn hoặc rộng thành các xung đồng nhất, có thể làm cho việc đếm và thời gian đáng tin cậy hơn. Nó cũng có thể hoạt động như một hình thức phân chia tần số đơn giản bằng cách xuất ra một xung cho mỗi sự kiện đầu vào.
• Giao diện và đo lường cảm biến: Chuyển đổi các sự kiện cảm biến bất thường (như bộ ngắt quang, công tắc sậy, cảm biến Hall hoặc bộ kích hoạt rung) thành các xung gọn gàng, nhất quán, dễ dàng hơn cho bộ vi điều khiển, bộ đếm hoặc bộ hẹn giờ để đọc và đo lường.
• Thời gian điều khiển và tự động hóa: Thêm "cửa sổ thời gian" có thể dự đoán được cho các hành động trong hệ thống điều khiển — chẳng hạn như giữ đầu ra hoạt động trong một khoảng thời gian cố định, tạo thời gian chờ an toàn, hoạt động giãn cách hoặc tạo tín hiệu bật/tắt theo thời gian trong máy móc và thiết bị nhúng.
Kết luận
Một mạch đơn ổn định được thiết kế tốt mang lại các xung sạch, có thể lặp lại với hiệu suất thời gian đáng tin cậy. Bằng cách hiểu nguyên lý hoạt động, các thông số thiết kế chính, hành vi kích hoạt và cân nhắc bố cục thực tế, bạn có thể tránh các lỗi phổ biến và cải thiện độ ổn định. Cho dù được triển khai với bộ hẹn giờ 555, thiết bị logic hay bộ vi điều khiển, khái niệm cốt lõi vẫn giữ nguyên: một kích hoạt, một xung được kiểm soát, kết quả có thể dự đoán được.
Câu hỏi thường gặp [FAQ]
Quý 1. Độ rộng xung tối đa mà một máy đơn ổn định 555 có thể tạo ra là bao nhiêu?
Không có giới hạn nghiêm ngặt, nhưng nó phụ thuộc vào các giá trị RC. Điện trở và tụ điện rất lớn gây rò rỉ và trôi dạt, làm giảm độ chính xác. Đối với độ trễ dài (vài giây đến phút), bộ vi điều khiển hoặc bộ hẹn giờ chính xác đáng tin cậy hơn.
Quý 2. Làm thế nào để bạn làm cho một monostable 555 chính xác hơn?
Sử dụng điện trở 1% và tụ phim rò rỉ thấp. Giữ hệ thống dây điện ngắn, thêm bộ tách nguồn cung cấp thích hợp và tránh các giá trị điện trở quá cao. Để có độ chính xác cao trên nhiệt độ, hãy sử dụng phương pháp định thời dựa trên tinh thể.
Quý 3. Một monostable có thể tạo ra xung micro giây không?
Có, nhưng độ trễ bên trong giới hạn mức độ ngắn của mạch. Đối với các xung rất nhanh và chính xác, IC một lần tốc độ cao tốt hơn 555 tiêu chuẩn.
Quý 4. Điều gì xảy ra nếu trình kích hoạt vẫn ở mức thấp?
Nếu bộ kích hoạt vẫn dưới 1/3 VCC, chốt có thể vẫn được đặt hoặc kích hoạt lại. Nên sử dụng xung âm ngắn, sạch sẽ để đảm bảo hoạt động một lần thích hợp.
Câu 5. Khi nào bạn nên sử dụng bộ đếm thời gian đơn ổn định thay vì bộ hẹn giờ vi điều khiển?
Sử dụng monostable để tạo xung đơn giản, cố định, chi phí thấp mà không cần chương trình cơ sở. Chọn một bộ vi điều khiển nếu thời gian phải được điều chỉnh hoặc tích hợp với logic kỹ thuật số.
